Регулятор температуры ГВС ТРЖ-М-1

Материал подготовлен: редакцией ООО «Амперсант» Опубликовано: 08.09.2026

ТРЖ-М-1 — регулятор температуры горячей воды прямого действия, предназначенный для автоматического поддержания заданной температуры воды в системах ГВС при открытой системе теплоснабжения. Регулирование происходит без электропривода: температура поддерживается за счёт работы встроенного термочувствительного элемента и смешения потоков воды.

Основная задача ТРЖ-М-1 Поддерживать заданную температуру воды, поступающей на бытовые нужды, путём смешения охлаждённой воды из циркуляционной линии ГВС и воды, поступающей из теплосети.

Как работает регулятор температуры ТРЖ-М-1

Принцип работы ТРЖ-М-1 основан на автоматическом изменении расхода воды, поступающей из теплосети. Для этого в конструкции применяется термочувствительный твердотельный элемент.

При изменении температуры перемещается шток термочувствительного элемента, который изменяет степень открытия клапана. В результате регулируется количество воды из теплосети, поступающей на смешение, и поддерживается требуемая температура воды после регулятора.

Таким образом, ТРЖ-М-1 относится к регуляторам температуры прямого действия и для выполнения основной функции не требует отдельного электрического привода.

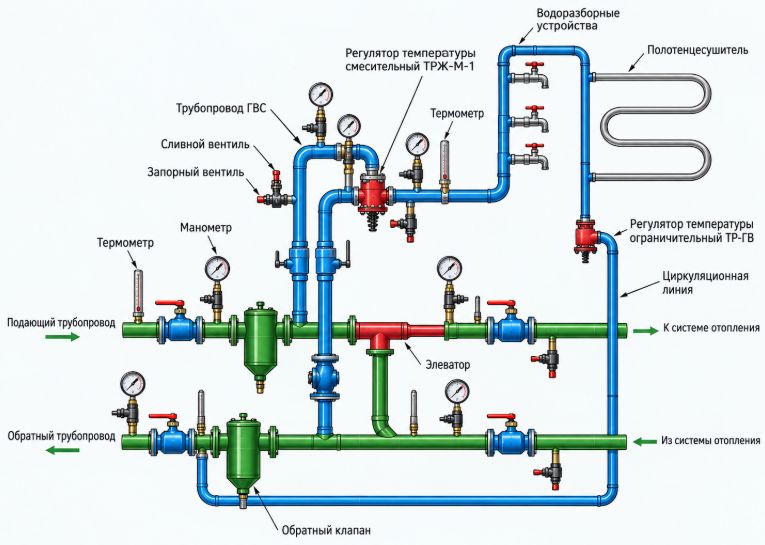

Схема работы регулятора температуры ГВС ТРЖ-М-1 в системе теплоснабжения

Роль циркуляционной линии ГВС

Для корректной работы ТРЖ-М-1 важна исправная циркуляционная линия ГВС. Охлаждённая вода из циркуляционной линии поступает к регулятору и смешивается с более горячей водой из теплосети.

Производитель указывает на необходимость качественной работы циркуляционной линии с установленным регулятором ТР-ГВ, который обеспечивает требуемое доохлаждение обратной воды.

Важно Отсутствие циркуляции или неправильная работа циркуляционной линии может привести к перегреву термосистемы регулятора и сокращению срока службы термочувствительного элемента.

Основные технические характеристики ТРЖ-М-1

Условное давление	не более 1 МПа
Точность регулирования	±3 °C
Минимальный располагаемый перепад давления	0,1 МПа
Максимальный располагаемый перепад давления	0,4 МПа
Температура среды на входе	до 150 °C при наличии подмеса

Типоразмеры и пропускная способность

ТРЖ-М-1 выпускается в нескольких типоразмерах от DN20 до DN50. Для всех представленных типоразмеров производителем предусмотрены диапазоны регулирования температуры 45–55 °C, 55–65 °C и 65–75 °C.

Исполнение	Макс. пропускная способность	Диапазоны регулирования	Масса
ТРЖ-М-1 DN20	5 м³/ч	45–55 / 55–65 / 65–75 °C	4,6 кг
ТРЖ-М-1 DN25	7 м³/ч	45–55 / 55–65 / 65–75 °C	4,8 кг
ТРЖ-М-1 DN32	10 м³/ч	45–55 / 55–65 / 65–75 °C	4,9 кг
ТРЖ-М-1 DN40	12 м³/ч	45–55 / 55–65 / 65–75 °C	4,9 кг
ТРЖ-М-1 DN50	15 м³/ч	45–55 / 55–65 / 65–75 °C	5,0 кг

Какую температуру поддерживает ТРЖ-М-1

Производитель предлагает термочувствительные элементы с диапазонами регулирования 45–55 °C, 55–65 °C и 65–75 °C.

При этом по умолчанию регулятор комплектуется термодатчиком ТД, обеспечивающим температуру смешения ориентировочно 60–70 °C. Фактическое значение зависит от перепада давления и водоразбора.

Если на объекте требуется другая температура, нужное исполнение термодатчика следует определить при заказе.

Особенности конструкции ТРЖ-М-1

Термочувствительный клапан по принципу работы близок к элементам, применяемым в автомобильных термостатах, однако конструкция рассчитана на более высокие давления, перепады давления и возможность изменения температуры настройки.

В конструкции термочувствительного клапана применяются латунь и сталь 12Х18Н10Т. Жёсткая конструкция элемента позволяет уменьшить вероятность вибраций и деформаций, характерных для сильфонных регуляторов.

В качестве уплотнительного элемента клапана на входе применяется фторопласт вместо термостойкой резины, использовавшейся в более ранних конструкциях.

Варианты присоединения

ТРЖ-М-1 может поставляться в нескольких вариантах присоединения:

под приварку;
резьбовое исполнение;
фланцевое исполнение.

Чем ТРЖ-М-1 отличается от предыдущих моделей

ТРЖ-М-1 разработан с учётом опыта эксплуатации предыдущих регуляторов и имеет габариты, близкие к ранее выпускавшимся ТРЖ. Это упрощает замену установленного оборудования.

симметрично расположены патрубки входа обратной воды и выхода смешанной воды;
уменьшено гидравлическое сопротивление на входе обратной воды;
усилена верхняя крышка;
изменено крепление термодатчика;
упрощена замена твердотельного датчика температуры;
в качестве уплотнения применяется фторопласт.

Производитель указывает ТРЖ-М-1 как конструкцию, заменяющую ранее выпускавшиеся регуляторы РТЕ-21М, ТР-ТС и ТРЖ.

Почему важно не допускать перегрева

Регуляторы данного типа чувствительны к длительному перегреву термосистемы. Причиной перегрева может стать отсутствие циркуляционной линии ГВС или её неправильная работа.

По данным производителя, перегрев термосистемы более чем на 20 °C способен постепенно ухудшать работу регулятора. Этот процесс может продолжаться от нескольких месяцев до 1–2 лет и в дальнейшем потребовать замены термодатчика.

Одно из преимуществ конструкции ТРЖ-М-1 состоит в том, что при выходе термочувствительного датчика из строя можно заменить сам датчик, а не весь регулятор.

ТРЖ-М-1 для закрытой системы теплоснабжения

Для закрытых систем производитель выпускает отдельное исполнение ТРЖ-М-1-ЗС. Такой регулятор также может применяться в качестве ограничителя температуры после калориферов или змеевиков.

ТРЖ-М-1-ЗС выпускается в исполнениях под приварку, с резьбовым и фланцевым присоединением.

Подбор регулятора ТРЖ-М-1

При подборе важно учитывать требуемый диаметр, пропускную способность, диапазон поддерживаемой температуры, располагаемый перепад давления и вариант присоединения.

Специалисты «Амперсант» помогут подобрать исполнение ТРЖ-М-1 под параметры системы и подготовить предложение на поставку оборудования.
